安裝算量常見問題處理之電氣

1.圖例表在設計說明中不在平面圖上，識別設備時名稱規格不準確該如何處理？

答：將圖紙調入軟件后軟件會自動分析哪些為圖例表，即軟件自動識別圖例表。當平面圖中無圖例表，圖例表在設計說明中的時候，需要將設計說明調入到軟件中，在計算平面圖中設備的時候軟件會自動按照調入軟件中設計說明中的圖例表的名稱規格等信息，該操作方式軟件中稱為跨圖共享。

2.無圖列表時怎樣快速計算設備？

答：調入含有該工程圖例表的圖紙，若確實找不到圖例表在軟件中也是能計算的，只是在識別的時候需要手動指定圖例的名稱、規格等信息，操作步驟如下：

單擊一鍵識別設備按鈕，如圖：

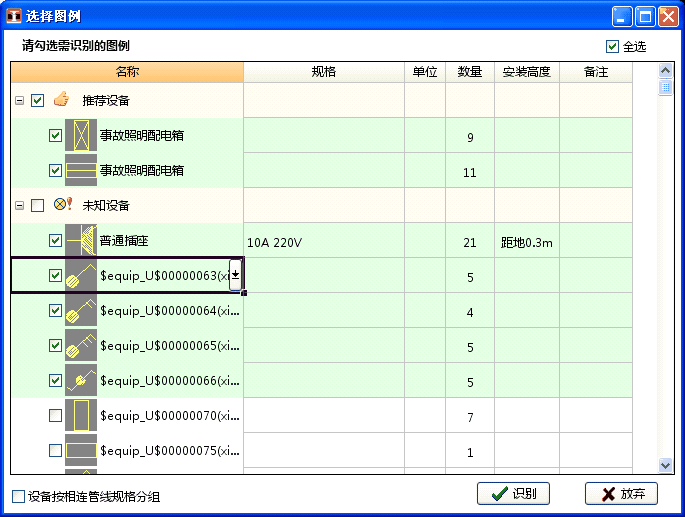

→彈出選擇圖例對話框，在該選擇需要識別的設備，以及將設備的名稱、規格等屬性修改正確，如圖：

→識別的設備選擇完成后單擊識別即可。

附：一個工程中一般情況下都是有圖例表的，不然的設備的名稱、規格等屬性該怎么確定？看圖例表是否在設計說明中，若在設計說明中將設計說明調入軟件，軟件會自動識別其圖例表，在平面圖計算的時候按照?qǐng)D例表中的信息軟件自動提??；若設計說明中也無圖例表信息，確認接收到的圖紙是否完整，最好是能找到相應的圖例信息，這樣對于預算員來說計算才能明確、正確。

3.按圖例表將設備識別后發現有些設備未識別，該怎樣處理？

答：當設備已經識別了，只是發現有個別類型的設備沒有識別可以再次進行識別，識別的方式有兩種即：

1.再次單擊一鍵識別圖例表，在彈出的對話框中選擇先前識別漏掉的設備。

2.在工程量表中建立相應的項目，使用識別設備按鈕在平面圖中選擇需要識別的設備即可。單類設備識別按鈕如圖：

附：按照?qǐng)D例表進行批量識別設備的時候，軟件計算的原則是圖例表里面有的設備平面圖中也有的設備軟件是按照?qǐng)D例表中的信息進行計算，若平面圖中有的設備在圖例表中沒有或繪制得不一樣軟件會將該設備列在推薦設備和未知設備列表中，在推薦設備列表和未知設備列表中選擇需要識別的設備即可。

4.圖例相同用字母加以區分應該怎樣處理？如不同的插座

答：圖例相同，用不同的字母加以區分不同的設備，一般情況下插座出圖的時候這種情況比較常見，出現該種情況要具體分析出圖的情況。一般情況下有兩種：1.圖例和字母為一個整體塊2.圖例和字母不為整體塊。兩種不同的情況處理方式不一樣，各自操作步驟如下：

1.圖例和字母為整體塊：我們查看設計圖后若圖例和字母為一個整體塊的時候使用識別設備(識別單類設備)功能即可。

2.圖例和字母不為整體塊：當圖例和字母不為整體塊的時候使用組合識別功能進行識別，單擊組合設備按鈕，如圖→根據提示選擇組合設備的圖元即將圖例和字母都選中，選中后右鍵單擊即可。

附：該種操作方式還適用于當我們拿到的設計圖，所有的設備圖例都不為塊，為多個線條組合而成的時候也可以采用該功能進行識別。

5.軟件識別的圖例表怎樣按設計圖的圖例表進行對照和修改？

答：?jiǎn)螕粢绘I識別設備后在選擇圖例對話框中將設備圖例分成了三組，即圖例表設備、推薦設備和未知設備。

1.圖例表設備：該組為圖例表中和平面圖中都有的設備，單擊該表中的任意一項圖紙首先定位到圖例表中，單擊第二次及以后軟件會定位到平面圖中。平面圖中的設備是否為圖例表中相應的設備可以通過該種方法進行對照，若發現名稱或其他信息有誤可進行修改。

2.推薦設備：該組為圖例表中該設備或圖例表中與平面圖中不完全一致，通過以往歷史工程計算的時候有該圖例，所以列為推薦，是否計算可根據實際情況進行選擇。

3.未知設備：該組圖例為圖例表中無圖例，在平面圖中有該設備，但以往歷史工程中該圖例還未計算過，是否計算可根據實際情況進行選擇。

6.批量識別設備時，推薦設備與未知設備是什么意思？該怎樣操作？

1.推薦設備：該組為圖例表中該設備或圖例表中與平面圖中不完全一致，通過以往歷史工程計算的時候有該圖例，所以列為推薦，是否計算可根據實際情況進行選擇。

2.未知設備：該組圖例為圖例表中無圖例，在平面圖中有該設備，但以往歷史工程中該圖例還未計算過，是否計算可根據實際情況進行選擇。

7.電氣系統圖識別不全，該怎樣處理？

答：電氣系統圖識別不全一般有兩種情況即：識別系統圖的范圍未框選正確和系統圖為整體塊，兩種操作方式分別如下：

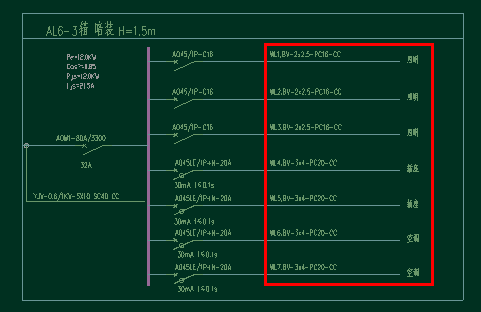

1.系統圖范圍的確定：識別系統圖的時候要確定正確的識別范圍，正確的范圍應包含以下信息，回路編號、導線規格型號、配管大小以及敷設部位，框選的時候包含以上信息為好，不宜多也不宜少。如下圖紅線部分為框選識別范圍：

2.系統圖是整體塊：有些系統圖按照上面的框選范圍怎么識別都識別不了，當遇到這種情況后查看一下該系統圖設計的時候是否為整體塊，若為整體塊的話需要將系統圖進行分解。分解可以在CAD中使用炸開命令也可以在軟件中進行分解，軟件中分解操作如下：?jiǎn)螕鬋AD底圖中的分解底圖命令→根據提示選擇需要分解的塊→分解完成后重新識別系統圖即可。

若以上兩種處理方式處理的效果都不好的話，在電氣系統圖信息對話框中還可以手工編輯，也可將圖紙發送至相關客服人員，及時修改軟件。

8.回路預留應該怎樣處理?

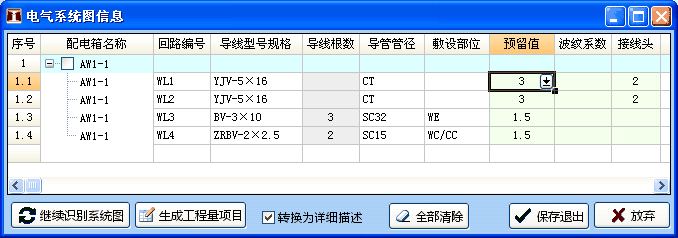

答：回路的預留一般建議在識別后的系統圖中進行處理，在電氣系統圖信息表格中有專有的預留值設置項。在該項設置框中可通過下拉按鈕按照規范進行選擇預留長度，也可以手工輸入其預留長度。輸入的預留長度為單根線預留的長度，若為電纜預留長度為輸入值。預留總長度為單根輸入的預留長度*配線根數。如下圖：

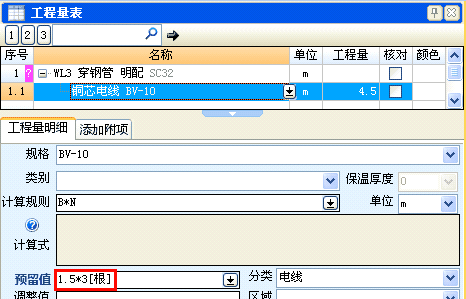

在系統圖中設置預留值后生成的項目在配線項上自動設置其預留工程量，如圖：

9.配管的明配、暗配怎樣分開出量？

?

答：配管明配、暗配在識別電氣系統的時候軟件會自動識別，若未識別到，需要按照設計圖手工輸入到敷設部位中，否則匯總工程量的時候不能區分出來。識別完成后無論是生成回路信息，還是工程量的匯總都能區分出是明配還是暗配。

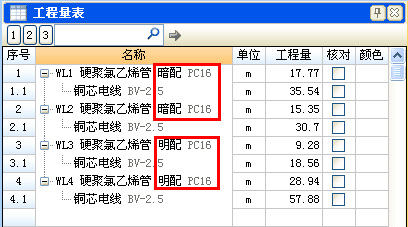

如圖：工程量表中生成項目時以區分明、暗配

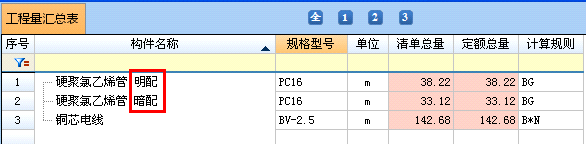

如圖：匯總表中區分明、暗配

10.動力配電的電纜頭怎樣處理？

答：電纜頭的計算可以在識別系統圖的時候進行處理。軟件在識別系統圖的時候若為電纜，軟件自動設置電纜溝個數為兩個?？筛鶕?jù)實際情況對電纜頭個數進行設置。

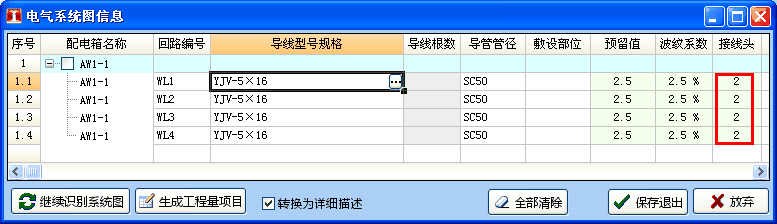

識別系統圖后若為電纜軟件自動設置電纜頭為2個，如圖：

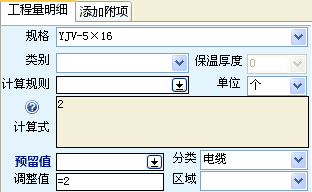

在工程量表中生成項目后自動設置電纜頭，若電纜頭個數需要修改在調整值中修改即可，如圖：

附：若電氣系統圖為豎向表格式系統圖，目前來說軟件不支持識別，可以通過手工編輯系統的方式對配管、電纜、電纜頭進行編輯。

11.電纜的波紋系數怎樣處理？

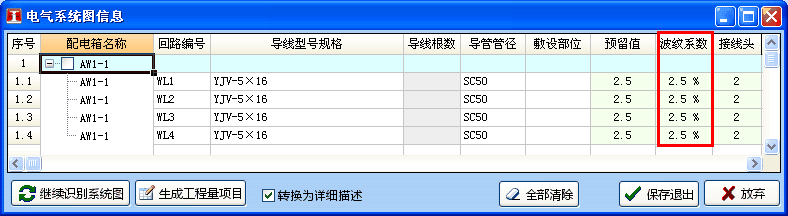

答：在識別系統圖的時候若為電纜軟件自動設置2.5%的波紋系數。如圖：

12.在配電箱位置，識別單回路的時候多個回路識別在一起了怎樣處理？

答：在配電箱位置多個回路識別在一起了的常見情況有以下幾種：1.未識別配電箱2.設計上用一根線表示多個回路3.其他位置不同回路相交。這幾種情況分別處理的操作步驟如下：

1.未識別配電箱：當在配電箱的位置沒有識別配電箱的時候有可能將多個回路識別在了一起，這種情況可以將配電箱進行點畫或識別，工程量表中的名稱需包含“配電箱”字樣。

注意：若為識別的配電箱，因?yàn)橹灰菆D形一樣的軟件都會識別在一起，那么圖形一樣但是配電箱的編號、規格、功能等不一樣就不能區分了，所以計算出的工程量一般不采用該工程量，。建議配電箱采用點畫處理。

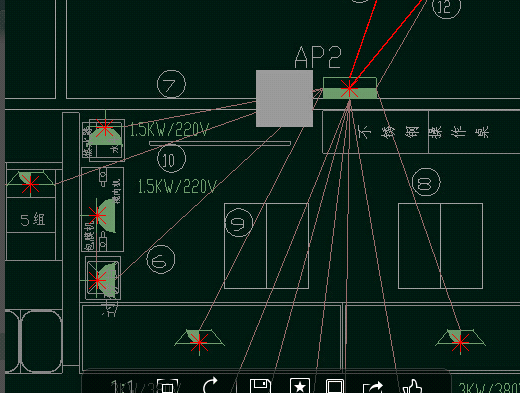

2.在該位置出線為示意，用一根公共的線表示或多個回路為一個點發射出來的，如圖：

①多個回路為一個發射點

那么像這中情況的話，可以將相交位置的管線在底圖狀態下若能拖動長短，可以沿著該線的方向?qū)⑵浞謩e拖動，使它們不在一個公共點上。

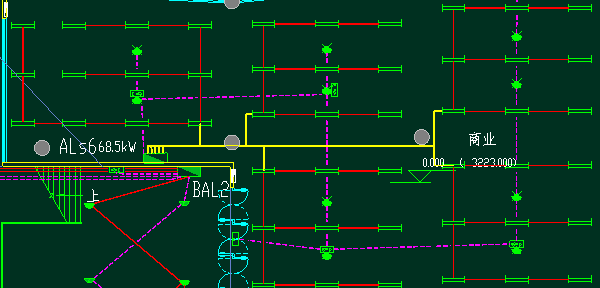

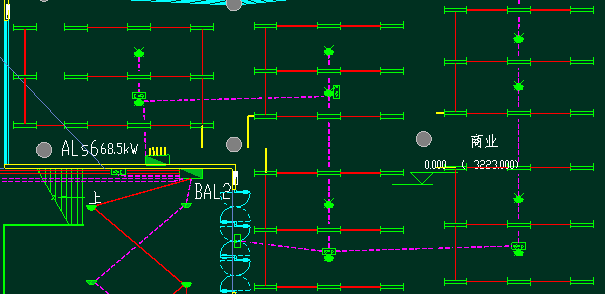

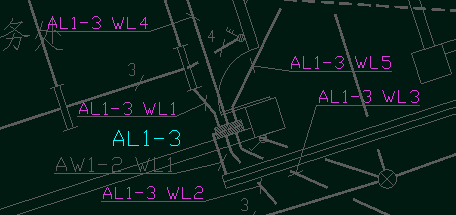

②用一根公共的線表示多個回路，如圖，黃線為配電箱至每個回路用一根線表示：

遇到這種圖紙若使用單回路識別的時候把其他回路識別在一起的話，可以在底圖狀態下將黃線隱藏，隱藏后如圖：

隱藏后分別識別每個回路，識別完成后該回路到配電箱的管線采用手工繪制的方式將其繪制上。

3.其他位置不同回路相交：無論是配電箱的出線位置還是其他位置本來不是一個回路，但是相交了且沒有做斷線的表示方式(設計中兩條線相交，但實際是有高差的，會使用斷線的方式斷開，表示實際不相交)，識別在了一起。像這種情況查看設計圖在那個位置本身不相交，但沒做斷線處理的位置，在底圖狀態下選擇任意一個回路在該位置的線將其隱藏，分別識別各自回路，識別完成后被隱藏的這段管線沒有識別到使用手工繪制的方式將其工程量添加上去。

13.開關連接水平管豎向的工程量應該怎樣如何處理？

答：開關連接水平管的豎向工程量使用立管進行處理。立管分為兩部分：1.設備的立管(開關、插座、燈具等) 2.每個回路配電箱位置的立管(電氣工程)和主干立管(所有專業)，分別怎樣處理如下：

1.設備立管：這里說的設備立管為開關、插座、燈具等設備的立管。設備的立管布置方式有兩種：按設備布置立管(單類設備布置)和批量布置立管。

①按設備布置立管(單類設備布置)

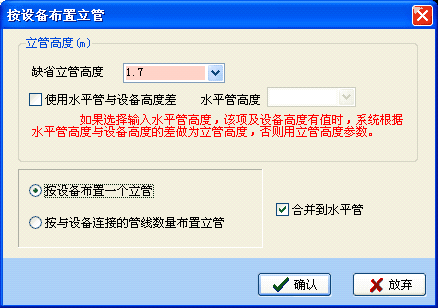

首先在工程量表或圖形中選擇需要布置立管的項目或圖形→單擊設備/立管中的布立管命令→彈出按設備布置立管對話框輸入立管的高度，輸入完成后單擊確認即可，如圖：

參數解釋：

按設備布置一個立管：每個設備布置一個立管，一般開關、燈具布置立管的時候選擇該選項。

按與設備連接管線的數量布置立管：設備立管的根數取決經過該設備的管線數量，一般插座布置立管的時候選擇該選項。

②批量布置立管

批量布置立管是一次性將多種設備的立管進行布置，達到快速布置立管的目的。操作步驟如下：

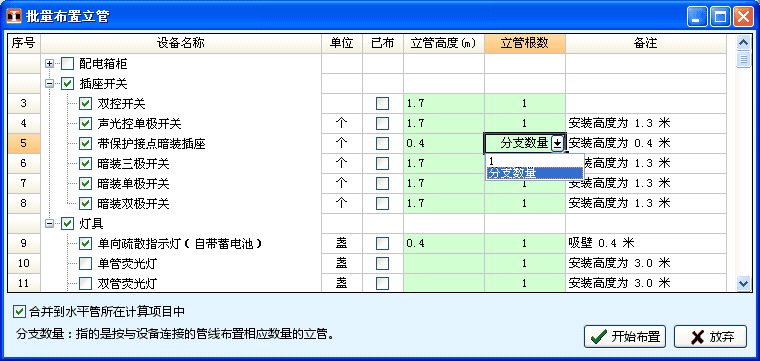

單擊批量布置立管命令，如圖→彈出批量布置立管對話框，在該對話框中選擇需要布置立管的設備和設置立管高度，以及設置立管根數，設置完成后單擊開始布置即可，如圖：

參數解釋

立管高度：立管高度均為立管的實際高度而非設備的安裝高度

立管根數：“1”每個設備布置一個立管，一般開關、燈具布置立管的時候選擇該選項。

按與設備連接管線的數量布置立管

“分支數量：”設備立管的根數取決經過該設備的管線數量，一般插座布置立管的時候選擇該選項。

建議：按設備布置立管的時候建議將所有水平管識別完成后統一布置，不然沒有識別水平管位置的設備立管，軟件無法合并到相應的回路中去。

2.每個回路配電箱位置的立管(電氣工程)和主干立管(所有專業)

每個回路的立管和主干管建議采用手工繪制立管的方式進行處理，即回路的立管手工繪制到相應回路上，主干立管在系統圖上進行繪制，在系統圖上繪制方便檢查和核對，反查、核對的是高度是否正確一目了然。操作步驟如下：

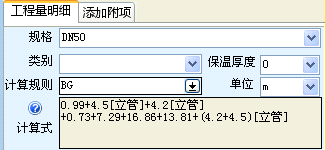

在工程量表中選擇或建立相應的項目→輸入高度和配線根數，如圖：第一個輸入框?yàn)榱⒐芨叨龋诙€(gè)輸入框?yàn)榕渚€數量，非電氣專業無配線根數的時候不輸入即可→單擊設備/立管中的畫立管命令，如圖：→在相應的位置單擊鼠標左鍵電話上去即可。

14.當層高不一樣的時候，設備的立管高度也不一樣，如開關該怎樣處理？

答：當層高不一樣的時候，設備的立管高度也就不一樣了，要處理設備立管的正確高度，需要注意一下問題：

1.各層設備是分層計算的：當層高不一致的設備是分層計算的，即在工程量表中分別列項的時候，按單類設備布置立管分別布置，輸入各自的高度即可。若按批量布置立管的方式的話在批量布置立管列表中分別輸入各自樓層設備的立管高度即可。

2.設備未分樓層計算：當設備未分樓層的時候，即所有樓層的某種設備在工程量表中只有一個項目，這個時候是不能正確處理各自樓層設備的立管高度的。所以需要將層高不一致樓層的工程量拆分出來才能正確處理。操作步驟如下：在選擇狀態下框選需要拆分工程量的樓層→右鍵單擊選擇拆分工程量→彈出工程量拆分對話框，單擊確認即可，如圖：

→拆分完成后不同樓層的設備與管線在工程量表中分開列項，各樓層的設備分別布置立管即可。

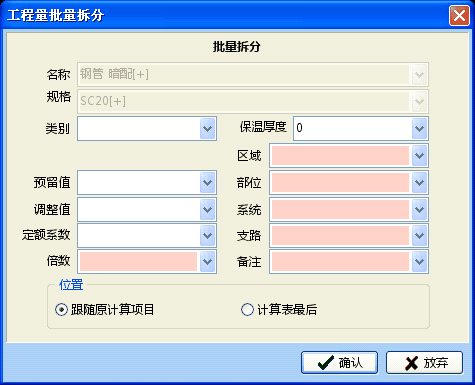

參數解釋

跟隨原計算項目：是指拆分后各項位置位于原項目的下方

計算表最后：是指拆分后的各項位置在工程量表中原有項目的最后一行下方開始列項

15.當按設備立管的時候發現在工程量表中該設備下生成了很多個“設備立管”，是怎樣，該怎樣處理？

答：按設備布置立管，在工程量表中該設備下生成了很多個“設備立管”是因?yàn)樯闪⒐艿臅r(shí)候軟件沒有找到相應位置的水平管，或相應位置的水平管沒有識別所產生的。

1.該設備位置水平管線未識別：該設備在水平管未識別的時候在生成立管的時候軟件是不能判斷該立管合并到哪個回路中，所以生成立管的時候需要將所有的水平管識別完成后再進行。

2.軟件未找到相應位置的水平管：軟件之所以未找到相應位置的水平管是因?yàn)樵谧R(shí)別的時候水平管沒有連接到設備的中心位置，這種情況可以先定位到水平管項目上→然后按下Ctrl鍵不放選擇立管→選擇完成后右鍵單擊合并工程量，其他位置的“設備立管”合并工程量的方式一樣。

附：1.通過設備布置立管所產生的“設備立管”項目可以檢查水平是否計算，避免漏算。

2.在按設備布置立管和批量布置立管的時候需將水平管識別完后再進行布置。

16.按設備布局立管提示“已經生成過立管”，是什么原因，怎樣處理？

答：按設備布置立管提示“已經生成過立管”有兩種情況。即：

1.該設備立管已布置：當該設備的立管已經布置過的時候會有該提示，確認需要布置的立管項目是否選正確，如果選擇錯誤重新選擇需要布置立管的設備。

2.兩種不同的設備隔的比較近：當兩種不同類型的設備相隔比較近的時候，其中一種設備布置了立管，布置另一種設備立管的時候會有該提示，出現這種情況的時候可以采用批量布置立管功能進行解決。

附：當某種設備的立管已經布置了，但輸入的立管高度不正確需要修改怎么辦呢？如果發現輸入的高度有誤重新布置該設備的立管即可，布置立管的方式一樣，在彈出的對話框中輸入正確的高度布置即可，同樣會提示“已經生成過立管”的提示，選擇“是”軟件會刪除先前布置的立管，并重新布置立管。

17.手工繪制配管配線的時候每段配管的配管的配線根數不一樣，如何快速繪制與配線？

答：手工繪制配管配線的時候可以直接鍵盤上的數字鍵1~9，進行連續繪制。當前的配線根數在圖形區的左上方可以看到，如圖：

附：1.配線根數＞9：當配線根數大于9的時候就不能直接按鍵盤上的數字鍵了，需要在配線根數對話框中輸入配線根數，如圖：

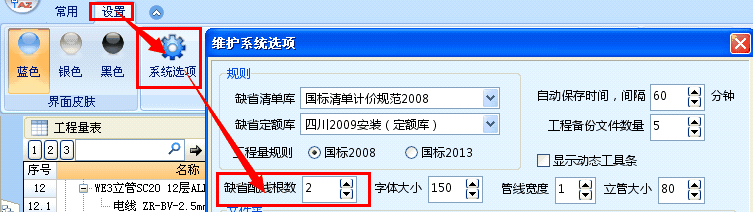

2.輸入配線根數為0：當繪制管線的過程中輸入配線根數為0的時候，軟件取的根數為軟件中設置的默認配線根數，如圖：

并且在圖形處理區的左上角當前根數處顯示為(默認根數)，如圖：

3.根數（2）與根數2的區別

根數（2）：表示的是取的系統設置中的默認根數或在繪制的過程中按的0，那么通過系統圖的替換后（2）的根數是取的系統圖中的根數。

根數2：表示該段管配的2根線，通過系統圖替換的方式不會取系統圖中的根數。

18.橋架工程十字相交的時候有無高差在軟件應如何表示？

答：橋架相交時有高差的時候，在設計圖中的表現形式也是不一樣的。相交和不相交的兩種表現形式如下：

1.相交無高差：

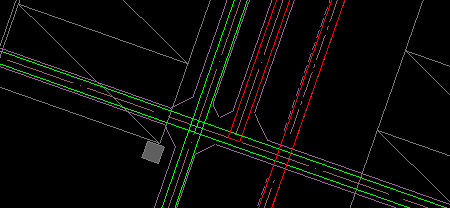

相交無高差，設計圖如下：

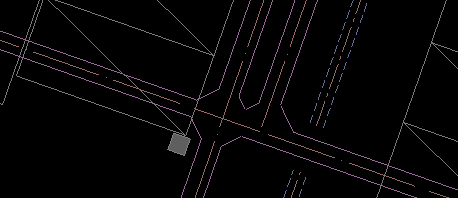

軟件表現形式(在相交處斷開繪制)如圖：

2.相交有高差

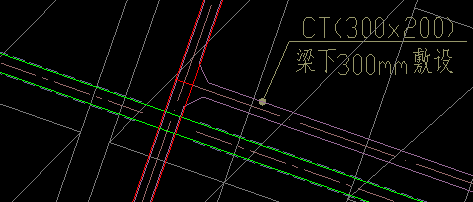

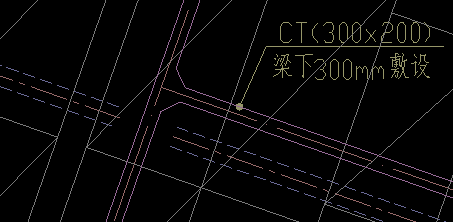

相交有高差，設計圖如下：

軟件中表現形式(直接拉通繪制)，如下圖：

19.橋架外配管，橋架內不配管，但配電房中的電纜溝也不配管線我怎么在一個回路進行拉通計算？

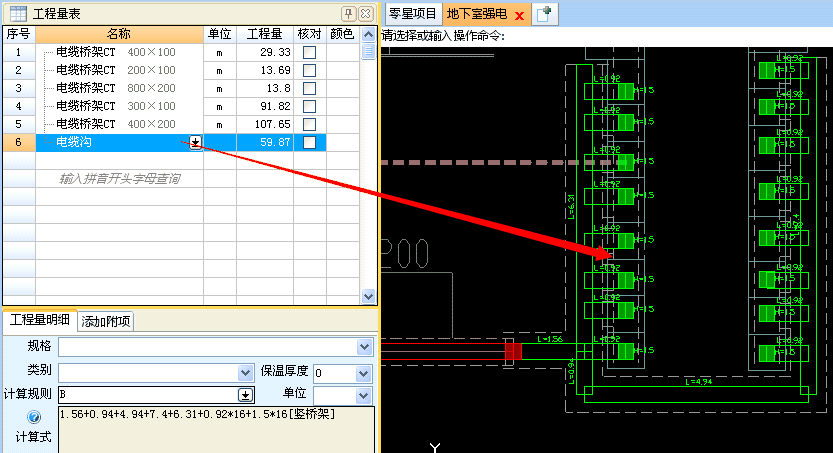

答：我們可以借用橋架構件能自動分出橋架內和橋架外的工程量進行處理，在電纜溝中不配管我們也可以將電纜溝考慮為橋架，以達到軟件將該段工程量不配管，將電纜溝用橋架構件進行繪制，同樣配電柜至電纜溝的豎向高度也可以使用橋架立管進行設置，從而達到一個回路從配電柜→電纜溝→進入橋架→出橋架→配電箱拉通計算,并且能正確計算出相應的配管、電纜工程量。如下圖，綠色為電纜溝，紅色為橋架，電纜溝與橋架在工程量表中分別列項：

20．工程量表中有些項目為什么有“？”或“！”？

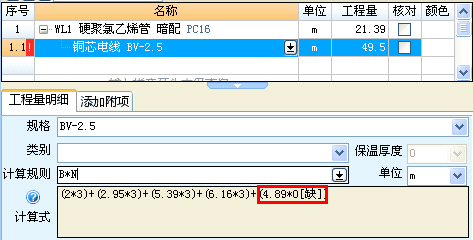

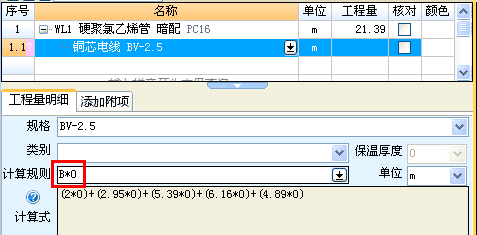

答：“！”表示計算式有誤，如通風空調中風管規格未輸入正確，或電氣工程中配線根數設置為0了，導致計算式有誤，提示出來方便檢查。如下圖中的計算式有誤：

“？”表示計算規則設置錯誤或其他原因?qū)е鹿こ塘繛?。如下圖中的計算規則設置錯誤導致工程量為0：

21.電井中每隔多少米布置一個電井插座，該怎樣處理？

答：像這種用文字描述某個位置有多少個某種設備的情況有兩種處理方式：

1.有幾個就用點繪的方式繪制即可：在工程量表中建立相應項目，在電井位置有多少個該設備就點繪的方式繪制幾個。

2.繪制一個設置計算規則：當個數比較多的時候可以使用點繪的方式繪制一個，然后將計算規則設置B*N，N為具體個數，如一共有10個，就設置為B*10即可。

附：像這種情況一般在電井里的時候出現得較多，如電井內的插座、燈具等。

22.地下室動力部分當面積大、配電箱比較多能否快速找到相應的配電箱？

答：可以?？焖俨檎夷硞€(gè)配電箱有兩種方式：

1.查找底圖文字：可以通過查找底圖文字對話框?qū)⑿枰檎业呐潆娤涿Q輸入進去，然后查找即可。如下圖：

在底圖文字對話框中輸入想要查找的文字，單擊向上或向下查找按鈕：

找到后定位都相應的位置，當前項為淺藍色，其它位置的為紫色，如圖：

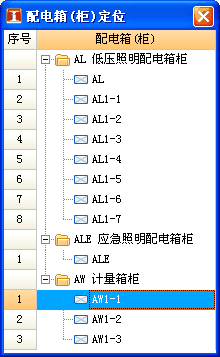

2.查看配電箱(柜)位置功能：該功能是將當前圖紙中所有配電箱(柜)以列表的形式顯示出來，在列表中選擇需要查找的配電箱(柜)名稱，軟件就自動定位到相應的位置上。操作如下：

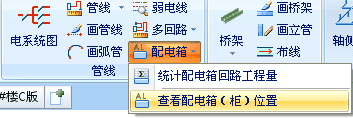

單擊配電箱下拉按鈕，選擇查看配電箱(柜)位置命令，如圖：→選擇該命令后彈出配電箱(柜)定位窗口，在該窗口中軟件將本張圖紙上的配電箱命令以列表的形式顯示出來，如圖：→需要查看那個配電柜在列表中選擇即可，選擇后軟件自動定位到該配電箱所在的平面圖位置，在平面圖中一紫色的形式顯示出來，如圖：

23.電纜在橋架外是要配管的，橋架外是不需要配管，在軟件中怎樣處理？

答：使用按橋架布線功能即可，操作步驟如下：

1.橋架的繪制與識別

橋架可以采用識別橋架對橋架進行識別，識別完成后按照設計圖進行檢查和修改。

也可以采用畫橋架對橋架進行手工繪制，不同規格的橋架分別在工程量表中建立項目，根據設計圖進行繪制即可。

注：①無論是采用繪制還是識別橋架的方式，橋架相交處中對中，否則布置電纜的時候電纜布置不過去。

②當相應位置有豎向橋架的時候采用畫橋架立管將其繪制上去，經過該位置的電纜軟件自動生成其豎向高度。

2.按橋架布置電纜

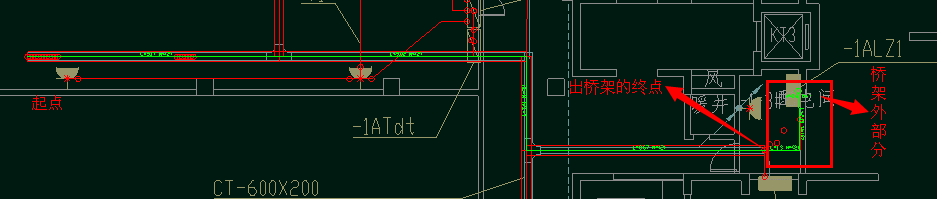

橋架布置完成后，就可以按照橋架快速布置電纜了，操作如下：?jiǎn)螕魳蚣懿季€按鈕，單擊該回路的起點，起點到進橋架的位置按照設計圖進行繪制，然后單擊出橋架的終點，橋架內的電纜軟件自動布置完成，同樣出橋架后到配電箱的管線按照設計圖進行繪制，那么該回路就計算完成了。如下圖：

一個回路從某一個低壓配電柜到某一個配電箱，配電柜我們能很快的找到，因?yàn)樵谙鄳?yīng)的配電房里，但當工程面積比較大的時候查找某一個配電箱的時候比較麻煩，怎樣快速查找到相應的配電箱呢？

單擊單擊配電箱下拉按鈕，選擇查看配電箱(柜)位置命令，彈出配電箱、柜列表，在該列表中選擇你需要的配電箱、柜名稱，軟件自動定位到該位置，方便快速定位確定出橋架的終點位置。如下圖：

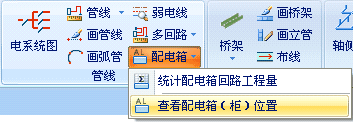

選擇查看配電箱(柜)位置

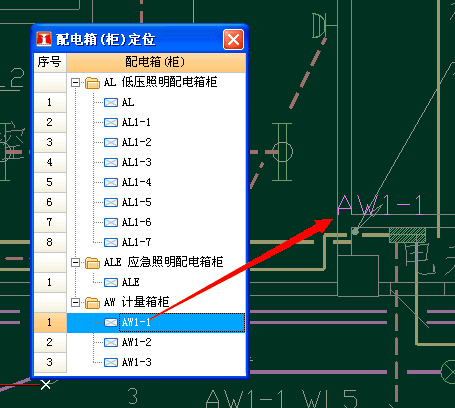

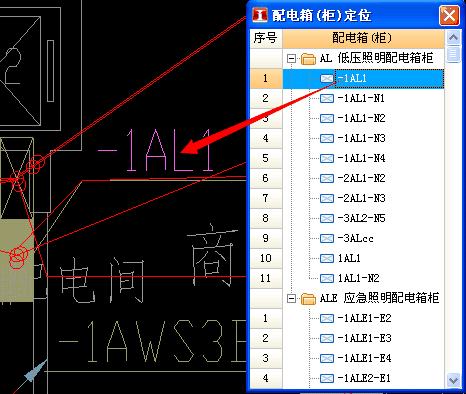

配電箱(柜)列表，在該列表中選擇相應的配電箱名稱軟件自動定位到平面圖的相應位置，方便快速查找與定位

3.配管與電纜、電線的處理

我們通過按橋架布線就將一個回路從配電柜出來、進入橋架、出橋架、再到具體的某個配電箱，整個回路就計算完成了?；芈酚?jì)算完成后該回路的配管、電纜等工程量各自是多少呢？在軟件如何體現呢？

一條回路計算完成后相應工程量通過添加附項的方式進行處理并設置各項計算規則即可，如下圖：

配管、電纜、電纜頭

配管計算規則設置為BG

電纜計算規則設置為B

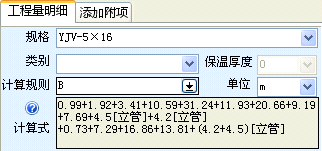

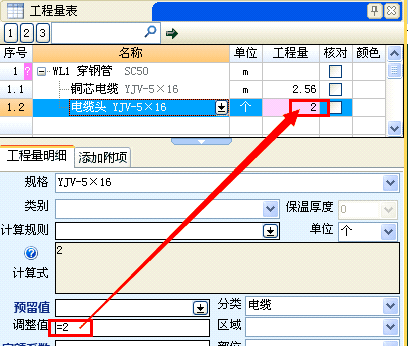

電纜頭個數在調整值中輸入“=個數”，如下圖2個

一般情況下建議主項為配管，附項為電纜、配線等。各計算規則說明如下：

橋架外配管計算規則為：BG

橋架外電纜計算規則為：BG

橋架內電纜計算規則為：BQ

不需要區分橋架內、外電纜只需要電纜總長的計算規則為：B

若為配線的話，那么在繪制的時候指定配線的根數。計算規則分別為：

橋架外配管計算規則：BG

橋架外配線計算規則：BG*N(N為配線根數，軟件會自動取繪制的時候設置的根數)

橋架內配線計算規則：BQ*N(N同上)

不需要區分橋架內、外配線只需要配線總長的計算規則為B*N

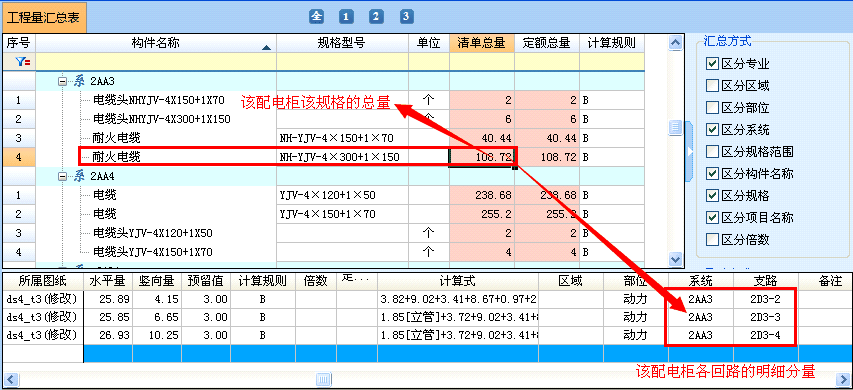

再結合工程量表的數據層次管理，讓動力配電工程量的檢查、核對、雙方對量簡單化，數據來源清晰、明確化，如下圖：
