鵬業土建算量常用操作技巧一

圖紙管理

1. 問題：如果圖紙比較多的情況下，能全部導入進來嗎？

答：在圖紙管理中，點擊添加圖紙，把圖紙全部添加進來就可以了。

2. 問題：如果將圖紙的文字復制到軟件中來？

答：點擊軟件上識別文字功能。在粘貼就可以了。

3. 問題：在整理圖紙時，梁分橫梁和豎梁兩張圖紙怎么處理？

答：圖紙整理好后把橫梁全選中點鼠標右鍵帶基點復制，在豎梁處粘貼即可。

（注：在粘貼時要注意兩張圖紙重疊，如果重疊不好會直接影響識別。）

4. 問題：在底圖整理后，軟件能否將一張圖紙的東西復制到另一張圖紙上？

答：第一步：選中被復制的圖紙，點右鍵“復制”或“基點復制”

第二步，點開需要粘貼的圖紙，選中粘貼

5. 問題：軟件中為什么先用一張圖后，換到另一張圖紙，圖紙跑到一邊去了？

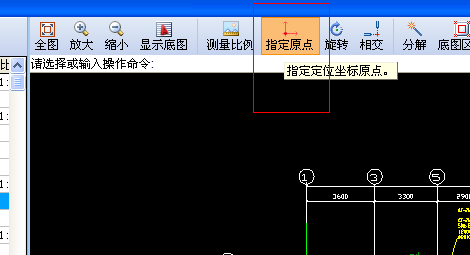

答：在圖紙管理中將需要用的圖紙都設定好原點，在設立原點時，一定要找每張圖紙上的一個共同點，才能將圖紙重合。

6. 問題：在圖紙管理中看到有圖紙的名稱的嘛 就是在拆分的時候就沒得了？

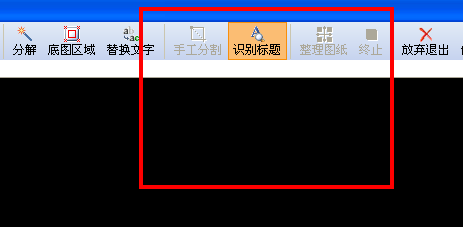

答：圖紙可能有2個標題，軟件無法判定是哪個標題，在拆分的時候會提示讓你輸入標題或者提取（直接點擊原圖紙的名稱即可提?。Ｒ部梢栽俨鸱滞瓿珊?，在輸入或者識別標題。

7. 問題：土建圖紙比例如何設置？

答：導入進來的圖紙，比例不對怎么處理？

處理方式：

在圖紙管理里面，在CAD原圖上進行對圖紙比例的調整，運用功能：測量比例

如圖：

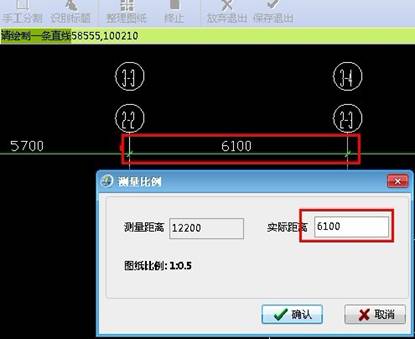

在圖紙上測量出一段距離，直接輸入實際距離點擊確定。

如圖：

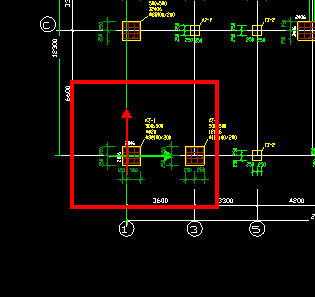

8. 問題：調入CAD之后，對圖紙進行了分割，但是沒有顯示出軸網，不能對應原點，請問怎么辦？

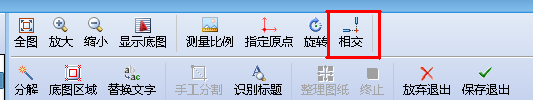

答：運用圖紙管理中，‘相交’功能鍵，點了之后再去選擇兩條軸線標號指引線進行相交。

9. 問題：怎么有的圖紙在新版中導出顯示不全？

答：如果在天正軟件有的話，就將調入圖紙轉成T3格式的。(命令LCJB)

使用技巧

操作技巧

1. 問題：如何將本層的數據復制到另一層去

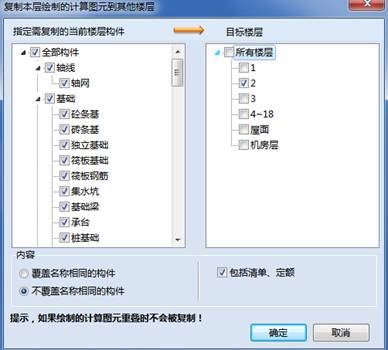

答：在樓層標簽處點右鍵選擇復制樓層構件

在選擇需要復制的樓層來源和指定需要復制的構件。

2. 問題：如何選中當前全部構件？

答：點選擇處有一個黑色的小箭頭下拉，選擇全選當前構件，或按快捷鍵F3。

3. 問題：如何在軟件中測量圖紙或者已經繪制好構件的尺寸？

答：軟件中按鈕“距離”，可以解決測量距離、半徑及角度，選擇后按照提示框提示進行操作。

4. 問題：基礎的柱子如何放在基礎的頂部

答：在繪制好的柱子上，點右鍵或者按鈕齊基頂。

5. 問題：為什么在計算書中只能看到一層的工程量？

答：當工程樓層數比較多的情況下，最后做完工程在出報表時，需要匯總?？赡苡脩糁苯泳忘c軟件功能鍵匯總，當去預覽出表格的時候發現工程量不對。

注：直接點匯總按鈕，它只是匯總當前層的構件工程量。

重新選擇匯總下拉按鈕匯總?cè)繕菍樱瑓R總之后再去預覽表格就可以了。

6.  問題：土建軟件里面怎么計算鋼筋量  為什么匯總計算的時候 里面沒有顯示構件的鋼筋量呢？

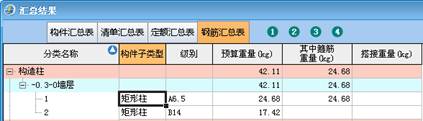

答：查看計算書-----點到鋼筋匯總表。

7.  問題：怎樣將邊筋改成兩個尺寸？

答：在柱自定義截面內，點擊編輯鋼筋，選中不一樣的邊筋，輸入鋼筋型號，點擊下面修改按鈕。

8.  問題：為什么直接修改屬性后沒變化？

答：首先要在圖紙操作區域選中要修改的構件在在屬性里修改即可。（選中狀態成深藍色）

9. 問題：構件繪制錯誤了，怎么回到上一步操作？

答：右擊選中第一個 ‘撤銷xxx’。

10. 問題：繪制上的構件，發現繪制錯誤，應該是另一個構件，怎么換過去？

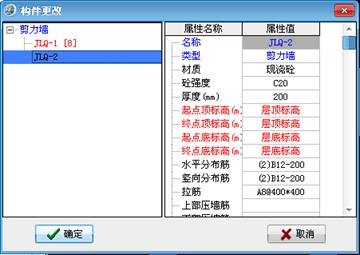

答：點擊軟件上面更換構件名稱功能，在選擇到構件名稱，點擊確定。

11. 問題：如何套清單定額？

答：在軟件構件欄中，‘定義構件’功能鍵里套入。

12. 問題：怎么可以在底圖上快速找到想要的底圖構件？

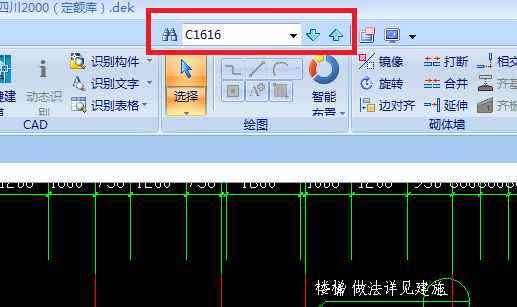

答：在查找文字出輸入要查找底圖構件名稱。在點向下向上查找按鈕。
