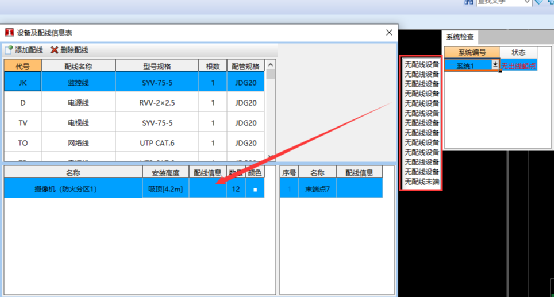

1.綜合布線無配線設備

解決辦法：

①打開設備及配線信息

②在對應配線信息里選擇設備對應配線信息

注意：代號位置用字母不能用漢字；也不能用數字開頭。

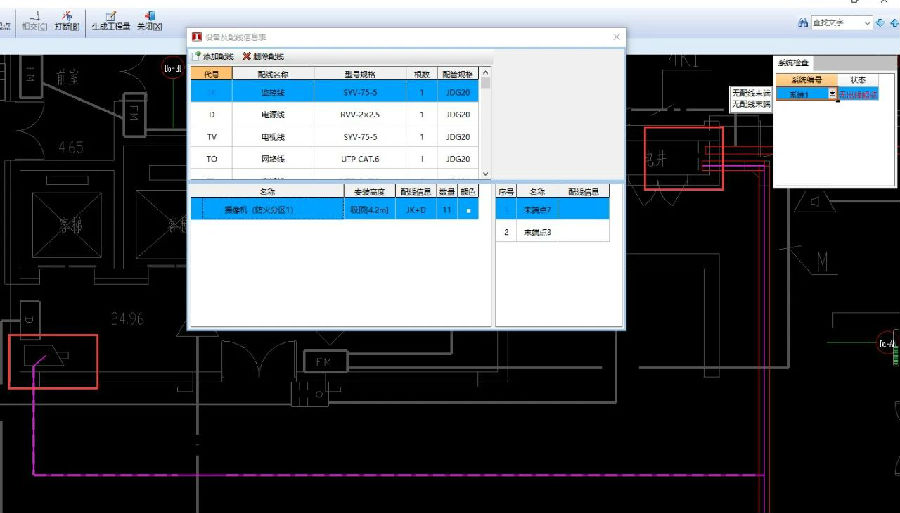

2.綜合布線無配線末端

分析：無配線末端對應設備及配線信息表末端點。第一種情況：是有設備沒有和水平管連接（連接到設備中心點）。第二種情況：起點位置未設置。

解決辦法：

①點擊對應錯誤提示、對應到具體圖上

②第一種情況可以通過上面直線、畫設備、識別設備。（如果點位比較多可以回到主界面上去處理、在重新生成模型）

③第二種情況：點上面出線起點、設置成起點即可

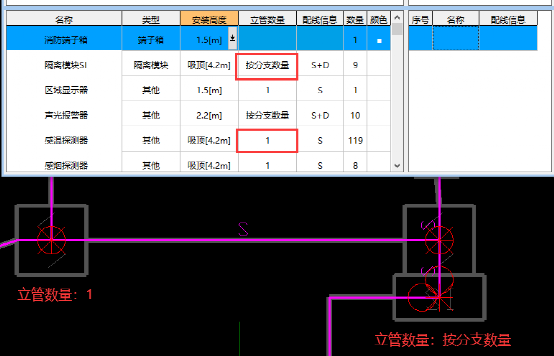

3.火災報警怎么設置立管根數

解決辦法：

①設備及配線表立管數量

②下拉選擇：1或者按分支數量

注意：通過下拉選擇；不設置默認是按分支數量。

4.一個回路區分水平和豎向工程量

解決辦法：

①工程量表上添加附項按上面圖片格式建立

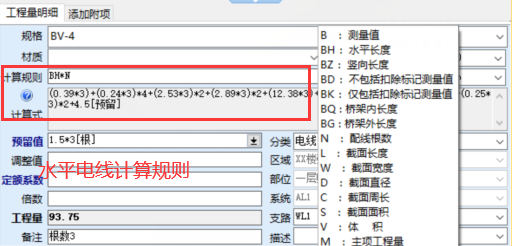

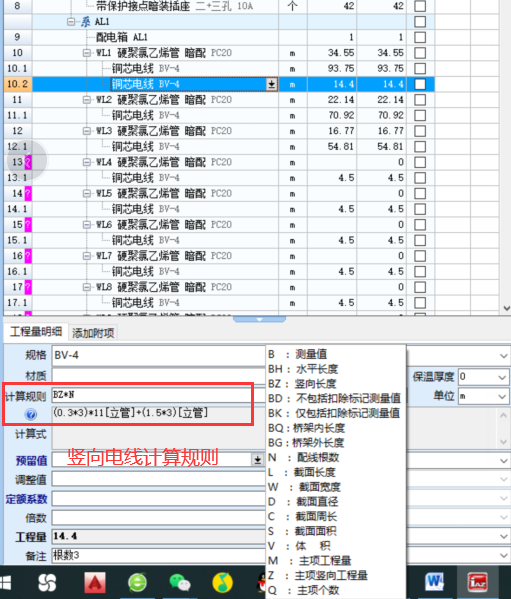

②修改計算規則；水平工程量計算規則BH*N；豎向工程量計算規則BZ*N

③如果是電纜可以直接用BH、BZ

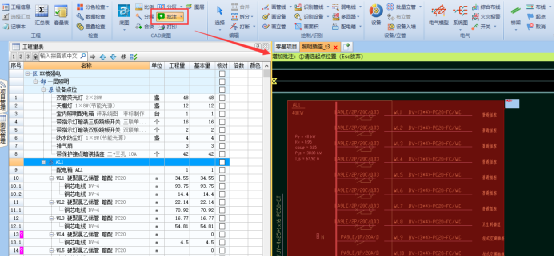

5.怎么在圖上備注文字及重點顯示

解決辦法：

①點擊批注按鈕

②根據提示框選需要備注的圖紙范圍、輸入備注文字

③批注后會在圖上以紅色框體顯示
